美国的钢材牌号4140对应中国的什么牌号材?

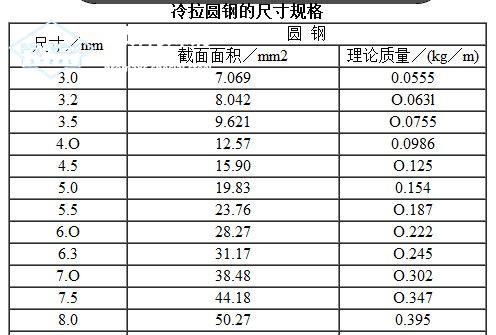

4140合金结构钢,执行标准: ASTM A29/A29M-04,属中等淬透性钢,热处理后有较好的强度和良好的综合力学性能,工艺性好,成材率高。 化学成分: 碳(C)0.38~0.45 硅(Si)0.17~0.37 锰(Mn)0.50~0.80 磷(P)≤0.035 硫(S)≤0.035 铬(Cr)0.9~1.20 镍(Ni)≤0.30 钼(Mo)0.15~0.25 铜(Cu)≤0.30 力学性能: 抗拉强度 σb (MPa):≥1080(110) 屈服强度 σs (MPa):≥930(95) 伸长率 δ5 (%):≥12 断面收缩率 ψ (%):≥45 冲击功 Akv (J):≥63 冲击韧性值 αkv (J/cm2):≥78(8) 硬度 :≤217HB 试样尺寸:试样毛坯尺寸为25mm 用途: 用于制造要求较35CrMo钢强度更高和调质截面更大的锻件,如机车牵引用的大齿轮、增压器传动齿轮、后轴、受载荷极大的连杆及弹簧夹,也可用于 2000m以下石油深井钻杆接头与打捞工具,并且可以用于折弯机的模具等。 对应中国标准GB/T3077:牌号为 42CrMo的合金结构钢。 中国执行标准GB/T 3077-1999 其对应国际标准组织牌号:42CrMo4 对应日本牌号:SCM440 对应德国牌号:42CrMo4 或1.7225 近似对应美国牌号:4140或G41400 钜研出售42crmo板材,4140钢材,H13钢材等 欢迎咨询42crmo价格。
